■ 结构特点
1、坚固的机架
JWG1728A系列剑杆织机的机架采用箱式墙板和四根坚固的横梁相连。优良的刚度和低震动性赋予机器异乎寻常的稳定性，满足特别厚重织物的织造。
2、强大的打纬力
优化设计的打纬凸轮曲线和坚固的摇轴，以及绝对强韧的筘座和筘座支座为各种织物提供强大的打纬力。
3、最优化的剑头运动
JWG1728A系列剑杆织机经过全面的精心设计，采用分离式主传动技术，空间连杆引纬机构和最小空行程设计，使得引纬加速度最优，纬纱张力变化最小，更好地适应高速引纬，提高了生产效率。JWG1728A系列剑杆织机，自由飞翔的剑杆无需导钩，避免导钩对经纱的影响，提高了对经纱有特殊要求织物的品质，也可采用单侧或双 侧浮动导钩引纬，使剑杆与经纱分离，更好地适应大多数织物的高速织造。
4、电子送经和电子卷取
由伺服电机单独驱动的电子送经和卷取系统通过编码器实现同步，高灵敏的张力传感器控制经纱张力，实现恒张力织造。软件支持的防开痕程序，有效地减少开车痕，提高织物质量。
5、润滑系统
主传动部件采用循环润滑系统，由独立的电机驱动，高精度的过滤器保持了润滑油的清洁。整个润滑系统由电气控制系统的监控，使得织机的维护保养更为方便，运转更加可靠。
6、独立织边系统
采用独立织边系统，减少两片织废边综框，使整机调试方便，延长使用寿命。
7、慢速机构
利用慢速机构可以任意控制织机运转的角度，无论在调试和运转过程中，使操作更加方便可靠。提高生产效率，降低织物疵点产生。
8、可靠的电脑控制
JWG1728A采用可靠的交流伺服电机完成电子送经和电子卷取，张力传感器检测经纱张力，CPU集中运算处理，指挥织机各种动作协调一致。具备各种故障自我诊断和报警功能，使得操作更加方便、人性化。

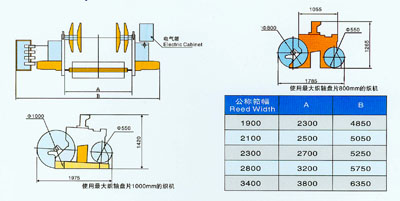

■ 主要规格尺寸

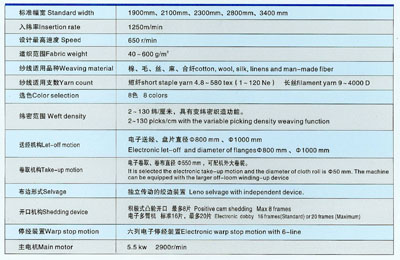

■ 主要技术参数
